一、產品簡介
1.1用途
依新的國電發(2002)777號《電力安全工器具預防性試驗規程》所要求的方法更科學、合理地快速完成對絕緣手套，絕緣靴、絕緣膠墊等常用輔助絕緣工器具的工頻耐壓試驗。
輔助絕緣安全工器具是指絕緣強度不是承受設備或線路的工作電壓，只是用于加強基本絕緣安全工器具的保安作用，用以防止接觸電壓、跨步電壓、泄漏電流電弧對操作人員的傷害，不能用輔助絕緣安全工器具直接接觸高壓設備帶電部分。屬于這一部分的安全工器具有：絕緣手套、絕緣靴、絕緣膠墊等。
本儀器主要用于對絕緣手套、絕緣靴等安全工器具進行工頻耐壓試驗，以便判斷這些工器具是否符合使用條件，保證工作人員的人身安全。
1.2試驗依據
由國家電力公司發布的于2002年11月7日實施的《電力安全工器具預防性試驗規程》。
二、主要功能特點
2.1 按新的行業標準要求考核泄露電流做為試驗依據，更加科學。
2.2 按新的行業標準要求絕緣靴要用專用電極，不用灌水。試驗合格的絕緣靴立即可以投入使用，并且提高絕緣靴的使用壽命。
2.3 組合式結構，可移動、運輸，準備方便。
2.4 一次可同時完成5雙（10只）絕緣靴或手套的耐壓試驗，同時準確檢測10路泄露電流。
2.5 自動計時。
三、主要技術參數
1、專用電極：ф3mm 鋼珠
2、試驗電壓：AC 0—50Kv DC 0-60KV
3、試驗電流：0—60mA
4、試驗量：5雙/10只 10路電流檢測
5、電流測量精度：0.2級
6、電壓測量精度：0.2級(0.5+1.0)
7、測量電流范圍：交流0～19.99mA，分辨率：0.01mA
8、測量電壓范圍：交流0～50.0KV，容量1.5KVA
9、測量精度：誤差≤讀數2%±2個字
10、電 源：?jiǎn)蜗?20V工頻電源
11、外形尺寸：
高壓測試裝置：1400mm（長）×550mm（寬）×1500mm（高）
數據處理裝置：450mm（長）×300mm（寬）×200（高）
12、設備重量：高壓測試裝置55kg 數據處理裝置：5kg
四、使用方法
它由試驗主機及試驗臺兩大部分組成。當拆開兩部分的包裝箱后，將試驗臺固定好，并將主機、放電棒接地線連接好。連接好主機和高壓箱的控制線。
試驗時，將被試品內裝好鋼珠（每只絕緣靴約用1.5-2.0公斤金屬球），再通過鎖緊螺釘調節電極桿，使電極插入絕緣靴（手套）內，到鋼珠面相同的位置為止。
上述工作完畢后，
工頻耐壓試驗：
試驗開始→裝上被試品→打開高壓箱電源→打開主機電源→按設置→進入設置畫面，設置好試驗電壓，泄漏電流，試驗時間。后進入測試畫面，按下高壓開，打開自動狀態，按開始，進行測試，完成后自動降壓。
直流耐壓試驗：
試驗開始→取下變壓器短路桿→把電容高壓硅橡膠線接上電極→裝上被試品→打開高壓箱電源→打開主機電源→按設置→進入設置畫面，選擇直流試驗，設置好試驗電壓，泄漏電流，試驗時間。后進入測試畫面，按下高壓開，打開自動狀態，按開始，進行測試，完成后自動降壓，試驗結束→關閉高壓→關閉主機電源→關閉高壓箱電源，然后用放電棒對電極完全放電后掛好接地線，取下高壓硅橡膠線接地，最后取下被試品。
注意：高壓開關在調壓器零點時才能閉合，如高壓開關按下后無反應，請?jiān)跍y(cè)試畫面按住降壓開關，待調壓器回零后，再按下高壓開，此時會聽到“嘟”繼電器吸合聲。如長期不使用該設備，應使電動調壓器離開零位，防止零位開關彈片長時間受力失去彈性。
五、維護保養
1、 該裝置使用完畢后，確保試驗臺干凈。
2、 若長期不使用應該保持配件內外干燥，電極桿、絕緣桿無水分。
3、 使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于50KV.
六、注意事項
⒈拆開包裝后，將試驗裝置固定好，并將接地線接好。
⒉試驗前，將被試品內裝滿鋼珠，再通過鎖緊螺釘調節電極桿，使電極插入絕緣靴（手套）內調整螺桿，接觸鋼珠面即可。

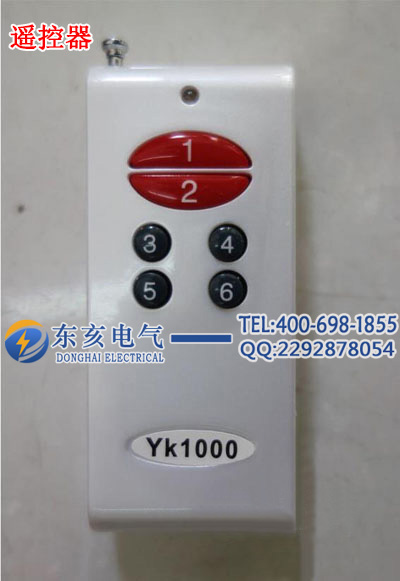

⒊遙控器鍵“1”為升壓鍵，“2”為降壓鍵，“3”為啟動鍵，“4”為停止鍵，“5”為計時鍵，“6”為備用鍵。
⒋接通電源，合上空氣開關,零位指示燈亮,按下“3”鍵，高壓指示（啟動）燈亮，然后按“1”鍵升壓,當升到所需電壓時，按下“5”鍵，開始計時,時間到高壓斷開調壓器自動回零，如果試驗中有哪一路絕緣靴（手套）不合格有問題的一路高壓斷開，對應燈熄滅試驗結束調壓器回零。
5.左起第一塊表是高壓表(KV),后面6塊表是智能電流表(mA).,6塊表(mA)上面相應的指示燈是過流指示燈,一一對應。
七、維護保養
1．該裝置使用完畢后，應將水槽內的水放凈。
2．若長時間不使用應該保持水槽內外干燥，電極桿、絕緣桿無水分。
3．使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于20KV。
八、試驗成套性
1．使用說明書 1份
2．合格證 1份
3．耐壓儀 1臺
4．電源線 1根
5．遙控器 1只
6. 絕緣靴（手套）容器 各10只
